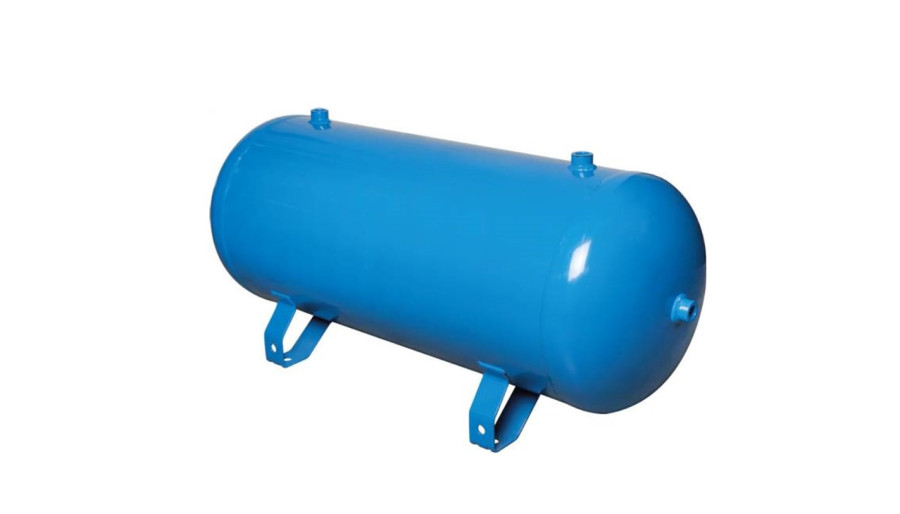

50 l Tlaková nádoba (vzdušník) PN11

50 l Tlaková nádoba (vzdušník) PN11 slúži ako zásobník stlačeného vzduchu v kompresorovej stanici alebo pneumatickom rozvode.

Pomáha stabilizovať tlak v systéme, vyrovnávať krátkodobé odbery vzduchu a znižovať počet spínaní kompresora.

Používa sa ako dôležitý prvok medzi kompresorom, sušičkou, filtráciou a rozvodom stlačeného vzduchu.

Orientačný objem alebo kapacita: 50 l.

Uvedený pracovný alebo maximálny tlak: 11 bar.

Princíp fungovania

50 l Tlaková nádoba (vzdušník) PN11 funguje ako akumulačný zásobník stlačeného vzduchu. Kompresor dodáva vzduch do nádoby, kde sa vzduch uskladní pod tlakom. Pri odbere vzduchu zo systému nádoba vyrovnáva tlakové výkyvy a krátkodobé špičky spotreby. Vďaka tomu nemusí kompresor reagovať na každý malý odber okamžitým spustením a celý rozvod pracuje stabilnejšie. Zároveň sa vo vzdušníku môže čiastočne ochladiť stlačený vzduch, čo podporuje vyzrážanie časti kondenzátu pred ďalšou úpravou vzduchu.

Konštrukcia a materiály

50 l Tlaková nádoba (vzdušník) PN11 je tlaková nádoba určená pre prevádzku so stlačeným vzduchom. Konštrukcia typicky pozostáva z oceľového valcového plášťa, klenutých dien, závitových alebo prírubových prípojov, odkalovacieho miesta pre kondenzát a otvorov pre poistný ventil, manometer alebo tlakový spínač. Prevedenie: Stojaté alebo ležaté prevedenie podľa modelu. Povrchová úprava: Lakované prevedenie. Pri návrhu sa zohľadňuje pracovný tlak, objem nádoby, spôsob montáže, bezpečnostné prvky a požiadavky na pravidelnú kontrolu tlakových zariadení.

Technické špecifikácie

Typ

Tlaková nádoba / vzdušník

Objem

50 l

Tlak

11 bar

Médium

Stlačený vzduch

Prevedenie

Stojaté alebo ležaté prevedenie podľa modelu

Povrch
