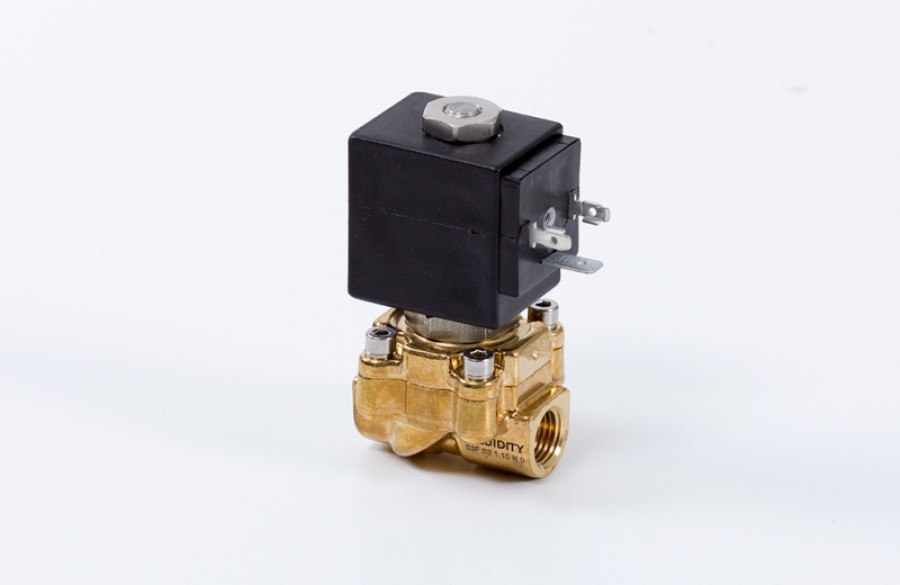

G1/4" Elektromagnetický ventil AIGNEP
Elektromagnetický ventil AIGNEP určený pre riadenie prietoku kvapalín a plynov.
Ventil je vhodný pre automatizačné, pneumatické a technologické aplikácie.
Séria fluidných ventilov AIGNEP zahŕňa priame, membránové aj nepriamo ovládané vyhotovenia podľa konkrétneho modelu.
Pripojenie: G 1/4.
Napájanie cievky: 12 VDC.
Princíp fungovania
G1/4" Elektromagnetický ventil AIGNEP pracuje na princípe elektromagnetického ovládania ventilu. Po privedení napätia na cievku vznikne magnetické pole, ktoré posunie pohyblivé jadro. Tým sa otvorí alebo uzavrie prietoková cesta ventilu. Pri membránových prevedeniach elektromagnet ovláda pilotný kanál a tlak média pomáha pohybovať hlavnou membránou, čo umožňuje riadiť väčší prietok pri nižšom príkone cievky.
Konštrukcia a materiály
G1/4" Elektromagnetický ventil AIGNEP je konštruovaný ako solenoidový ventil s kovovým ventilovým telom, cievkou, vodiacim tubusom, pevným a pohyblivým jadrom, pružinou a tesniacimi prvkami. Typické materiály pri fluidných ventiloch AIGNEP sú mosadz alebo nerezová oceľ AISI 316L podľa série, nerezové vnútorné časti a tesnenia NBR, EPDM alebo FKM. Pri cievkach sa používa priemyselné vyhotovenie s konektorom a krytím vhodným pre automatizačné aplikácie.
Použitie
- Riadenie prietoku vzduchu, vody, inertných plynov alebo neutrálnych kvapalín
- Priemyselná automatizácia
- Pneumatické a technologické systémy
- Dávkovanie, prepínanie alebo uzatváranie média v potrubí
Technické špecifikácie
- Typ
- Solenoidový ventil
- Výrobca
- AIGNEP
- Séria
- AIGNEP 03F / fluidné ventily
- Pripojenie
- G 1/4
- Napätie
- 12 VDC
- Tesnenie
- NBR / EPDM / FKM
