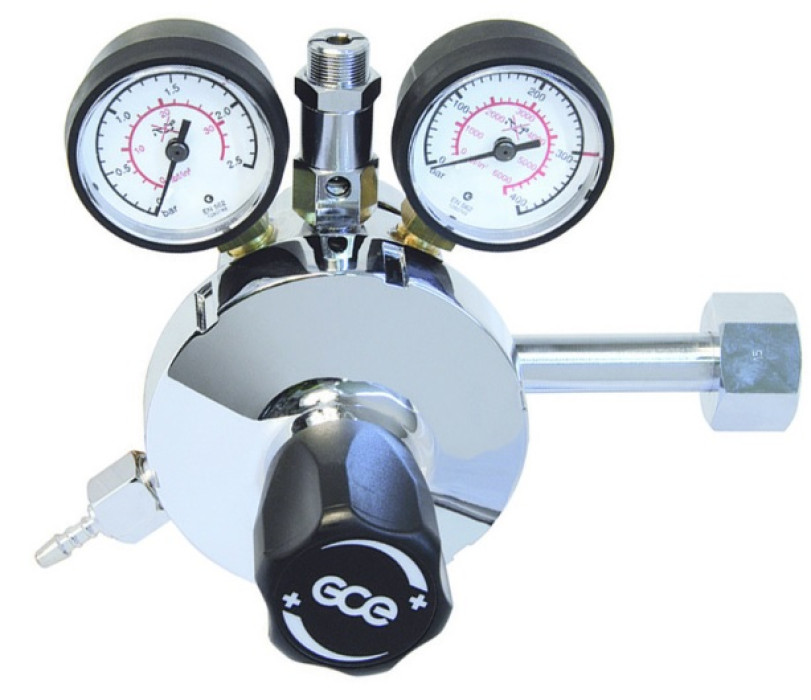

Fľašový redukčný ventil Dvojstupňový

Fľašový redukčný ventil Dvojstupňový je dvojstupňový fľašový redukčný ventil určený na zníženie vysokého tlaku z tlakovej fľaše na stabilný pracovný tlak.

Používa sa pri práci s technickými plynmi, kde je potrebná bezpečná a presná regulácia výstupného tlaku.

Ventil pomáha zabezpečiť stabilný prietok plynu pre zváranie, laboratórne, servisné alebo priemyselné aplikácie.

Podporované plyny: ARGÓN, HÉLIUM, CO2, MISON, VZDUCH, DUSÍK, KYSLÍK, VODÍK.

Použitie

Regulácia tlaku plynu z tlakovej fľaše
Zváranie, rezanie a technické plynové aplikácie
Laboratórne a servisné použitie
Stabilizácia výstupného tlaku pre zariadenia napojené na fľašu
Aplikácie s kyslíkom a technickým vzduchom
Ochranné plyny pre zváranie
Použitie s CO2 a zmesnými plynmi
Aplikácie s héliom a inertnými plynmi
Aplikácie s vodíkom podľa príslušného prevedenia ventilu

Princíp fungovania

Fľašový redukčný ventil Dvojstupňový pracuje na princípe dvojstupňovej redukcie tlaku. V prvom stupni sa vysoký tlak z tlakovej fľaše zníži na medzitlak a v druhom stupni sa ďalej upraví na požadovaný pracovný tlak. Takéto riešenie poskytuje stabilnejší výstupný tlak aj pri postupnom poklese tlaku vo fľaši. Regulácia prebieha pomocou pružiny, membrány a ventilového sedla, ktoré vyrovnávajú tlakové sily a udržiavajú nastavený výstup.

Konštrukcia a materiály

Fľašový redukčný ventil Dvojstupňový je konštruovaný ako regulačný ventil pre tlakové fľaše s technickými plynmi. Typická konštrukcia obsahuje vstupné fľašové pripojenie, ventilové telo, regulačný mechanizmus s membránou alebo piestom, pružinu, ventilové sedlo, výstupné pripojenie a jeden alebo dva manometre. Regulačné prevedenie: Dvojstupňová regulácia. Materiály a tesnenia sa volia podľa konkrétneho plynu, pracovného tlaku a požiadaviek na bezpečnosť. Pri kyslíkových a horľavých plynoch je dôležitá kompatibilita použitých materiálov a čistota vnútorných častí.

Technické špecifikácie

Typ

Dvojstupňový fľašový redukčný ventil

Regulácia

Dvojstupňová regulácia

Plyny

ARGÓN, HÉLIUM, CO2, MISON, VZDUCH, DUSÍK, KYSLÍK, VODÍK

Vstupný tlak

200 bar

Pripojenie

ný tlak

Použitie
