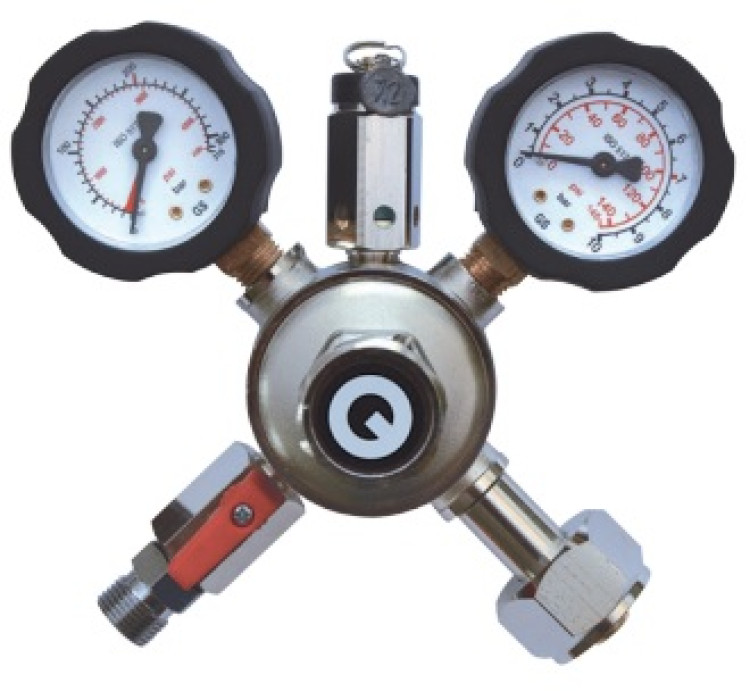

Fľašový redukčný ventil MINIDAVE

Fľašový redukčný ventil MINIDAVE je fľašový redukčný ventil určený na zníženie vysokého tlaku z tlakovej fľaše na stabilný pracovný tlak.

Používa sa pri práci s technickými plynmi, kde je potrebná bezpečná a presná regulácia výstupného tlaku.

Ventil pomáha zabezpečiť stabilný prietok plynu pre zváranie, laboratórne, servisné alebo priemyselné aplikácie.

Podporované plyny: CO2, DUSÍK, VZDUCH, KYSLÍK, VODÍK.

Použitie

Regulácia tlaku plynu z tlakovej fľaše
Zváranie, rezanie a technické plynové aplikácie
Laboratórne a servisné použitie
Stabilizácia výstupného tlaku pre zariadenia napojené na fľašu
Aplikácie s kyslíkom a technickým vzduchom
Použitie s CO2 a zmesnými plynmi
Aplikácie s vodíkom podľa príslušného prevedenia ventilu

Princíp fungovania

Fľašový redukčný ventil MINIDAVE pracuje na princípe jednostupňovej redukcie tlaku. Vysokotlakový plyn z fľaše vstupuje do redukčného ventilu, kde cez ventilové sedlo a membránový regulačný mechanizmus dochádza k zníženiu tlaku. Nastavovacia skrutka alebo regulačný prvok mení predpätie pružiny, čím sa nastaví požadovaný výstupný tlak. Manometre umožňujú sledovať tlak vo fľaši a pracovný výstupný tlak.

Konštrukcia a materiály

Fľašový redukčný ventil MINIDAVE je konštruovaný ako regulačný ventil pre tlakové fľaše s technickými plynmi. Typická konštrukcia obsahuje vstupné fľašové pripojenie, ventilové telo, regulačný mechanizmus s membránou alebo piestom, pružinu, ventilové sedlo, výstupné pripojenie a jeden alebo dva manometre. Regulačné prevedenie: Jednostupňová regulácia. Materiály a tesnenia sa volia podľa konkrétneho plynu, pracovného tlaku a požiadaviek na bezpečnosť. Pri kyslíkových a horľavých plynoch je dôležitá kompatibilita použitých materiálov a čistota vnútorných častí.

Technické špecifikácie

Typ

Fľašový redukčný ventil

Regulácia

Jednostupňová regulácia

Plyny

CO2, DUSÍK, VZDUCH, KYSLÍK, VODÍK

Vstupný tlak

200 bar

Výstupný tlak

4 bar

Pripojenie
